Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

20 de julio de 2026

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Apodaca
Dirección: Calle Platón, núm. 100, Parque Industrial Kalos CP 66600, Apodaca, Nuevo León
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos de frenado para la industria automotriz. Se utilizan máquinas de corte robotizadas, brazos de robot, tornos, rectificadoras, taladros, lavadoras, balanceadoras, estampadoras, prensas mecánicas. Las cargas críticas son compresores y colectores de polvos, centros de datos y capacitores. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 13.8 kV, 60 Hz
Nivel de tensión del punto de medición: 13.8 kV
Medición: Mensual
Fecha de medición inicial: 01/06/2026
Fecha de medición final: 30/06/2026

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE.
  • En promedio, el voltaje RMS se mantuvo dentro de los límites recomendados de ±5%, aunque si se encuentra un voltaje un poco menos al mes anterior (tocando en varias ocasiones el límite de -5%). En este mes no se detectó una interrupción el 8 de junio a las 14:00 horas, y una caída de tensión de 20.2% el día 19 de junio a las 14:30 horas.
  • Los desbalances de la tensión y de la corriente se mantuvieron con valores por debajo de los límites recomendados, lo que indica que la planta está trabajando de manera balanceada.
  • El comportamiento de la calidad de la energía fue prácticamente igual al mes anterior a excepción de la interrupción y la caída de tensión mencionada.
Importante

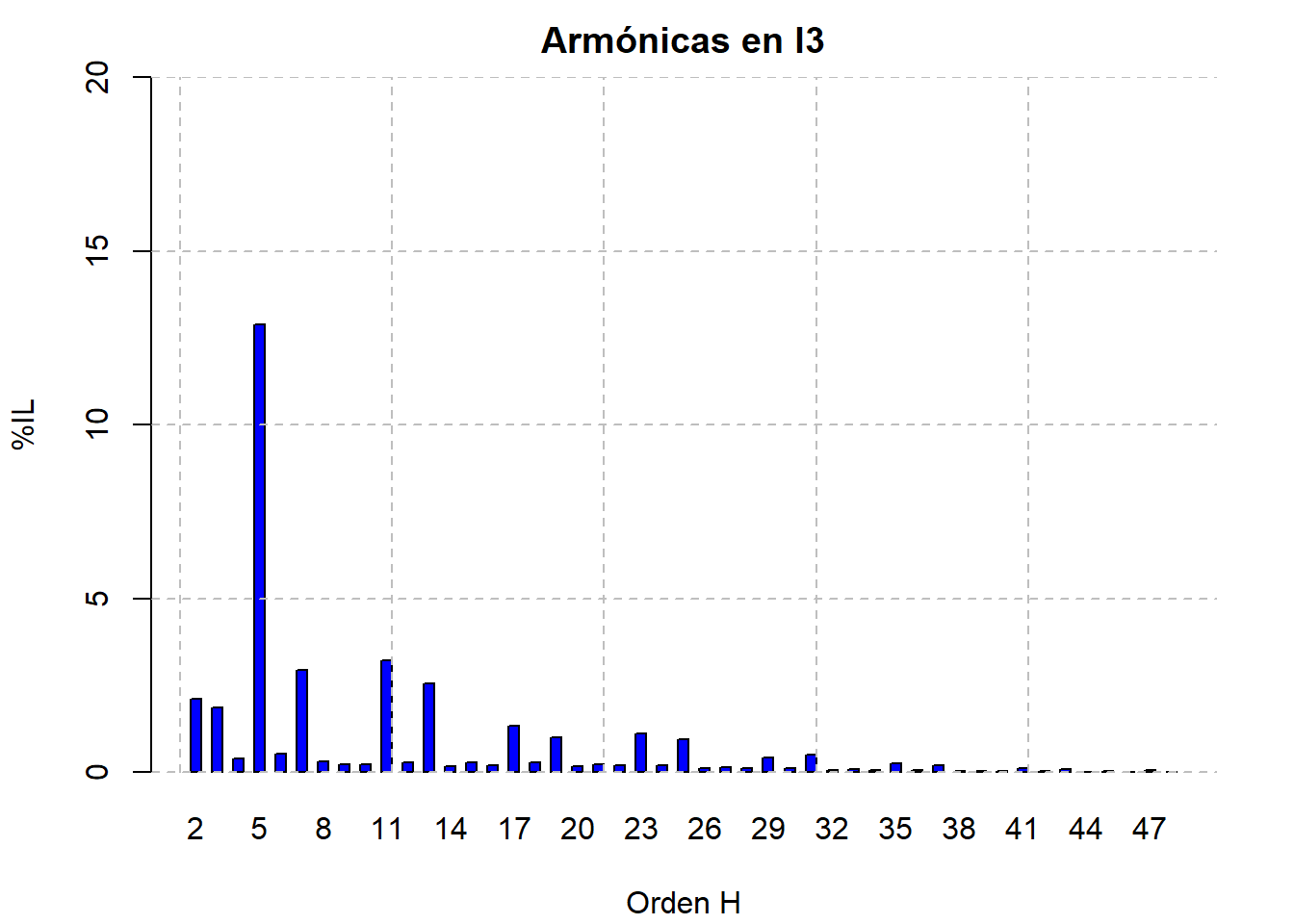

  • El comportamiento de las armónicas de la corriente sigue un comportamiento normal, donde la armónica 5ª es la de mayor magnitud, seguida de las 11ª, 7ª, 13ª, 3ª, 23ª, 25ª, 29ª, 31ª, 17ª y 19ª, en ese orden. El THD de corriente se mantiene por debajo del 12% en promedio, igual al mes anterior.

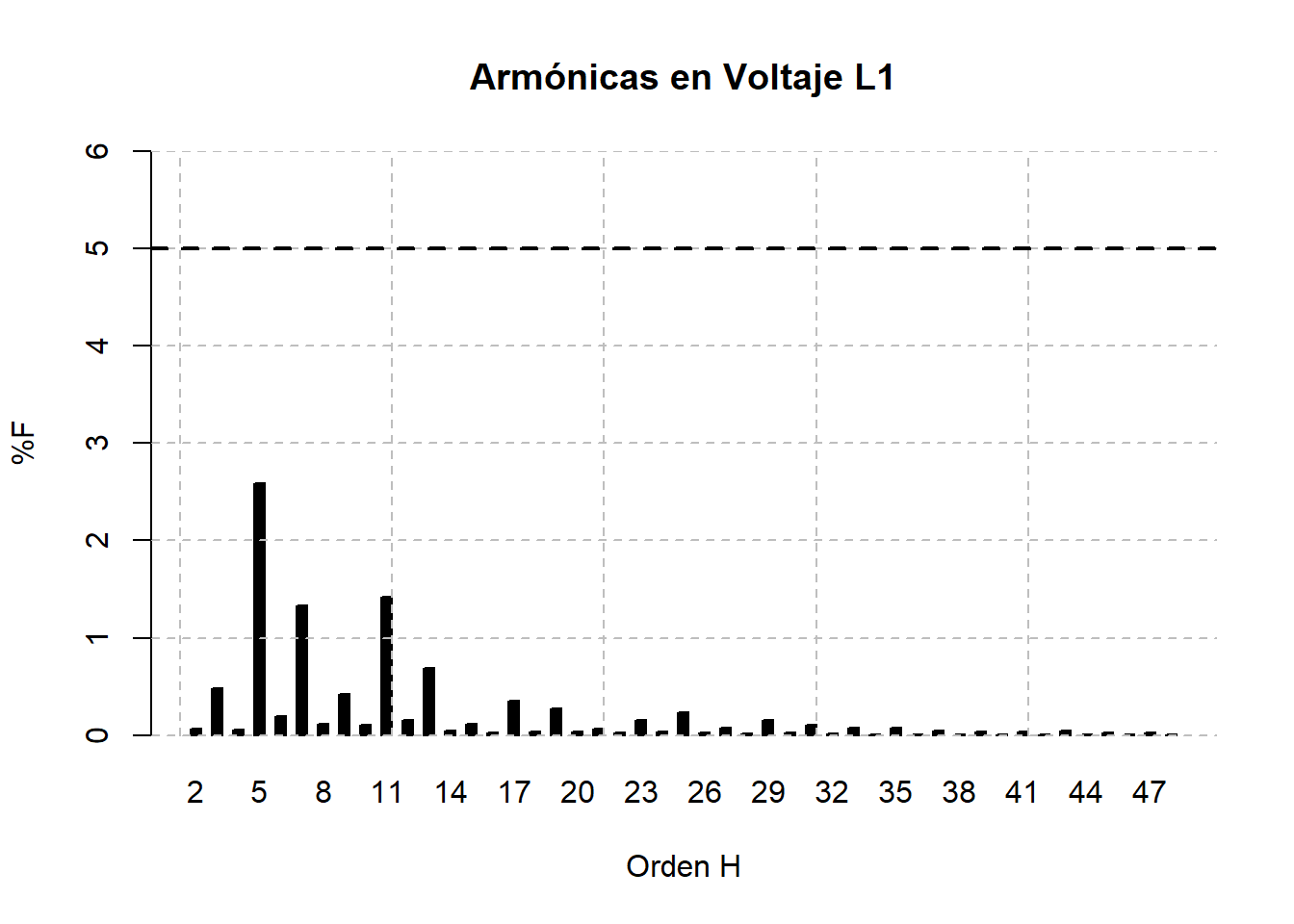

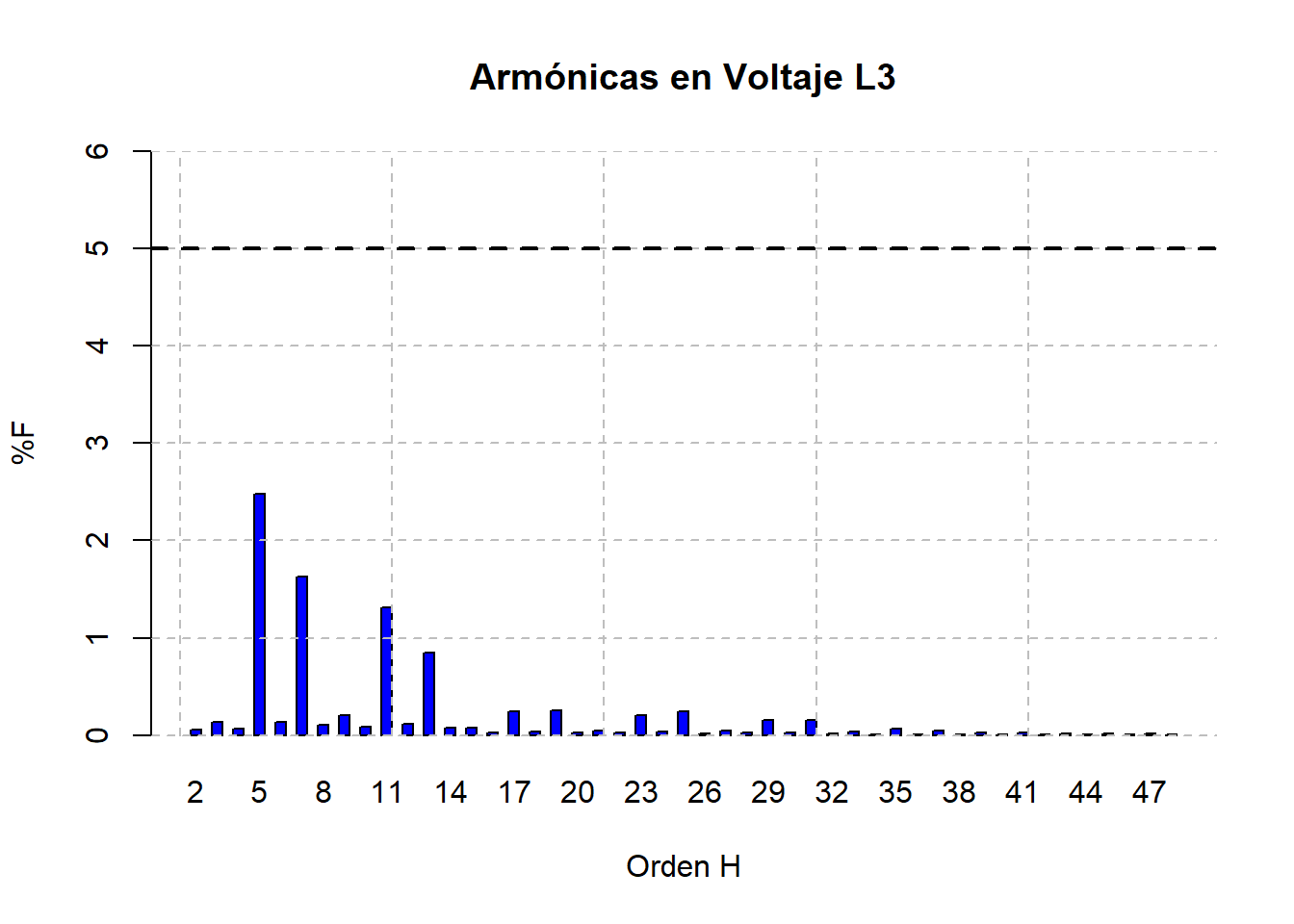

  • Las armónicas en la tensión son más estables, mantenido un THD por debajo de 5% todo el tiempo, presentando un comportamiento de las armónicas similar al de la corriente.
  • Observar que la 5ª armónica de la corriente no siga creciendo, esto debido a que es muy notoria de entre en resto de las armónicas, aunque en los últimos meses se ha mantenido entre 12-18%.
Precaución
  • Ninguno.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 13297.2 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.92 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 3.02 0 - 5 %
THDi % 17.19 ---
Flicker Pst 0.27 0-1 p.u.
Flicker Plt 0.27 0-0.8 p.u.
Desbalance Dv % 0.62 0 - 2 %
Desbalance Di % 2.39 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
5.59 417.85 1,162.87 1,072.25 1,385.87 1,432.41 1,482.67
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
9.53 197.82 496.97 454.12 565.78 584.10 606.56
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
10.75 467.80 1,265.11 1,164.13 1,493.43 1,538.73 1,596.60
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.34 0.90 0.92 0.92 0.93 0.94 0.95
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.00 2.03 2.70 2.69 3.02 3.14 56.23
THDi (%)
min. p5 p50 mean. p95 p99 max.
5.03 8.88 10.29 11.22 17.19 20.37 91.31
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.06 0.31 0.44 0.52 0.62 0.67 30.23
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.04 0.56 1.21 1.47 2.39 5.46 50.08
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.01 60.02 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
8,201.34 12,895.64 13,290.92 13,297.20 13,765.91 13,842.92 14,162.35
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
0.58 28.41 79.66 73.07 94.77 98.48 102.26
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.06 0.12 0.20 0.21 0.27 0.37 8.83
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.12 0.15 0.21 0.22 0.27 0.47 4.62
Factor K
min. p5 p50 mean. p95 p99 max.
1.19 1.34 1.45 1.54 2.12 2.74 11.33

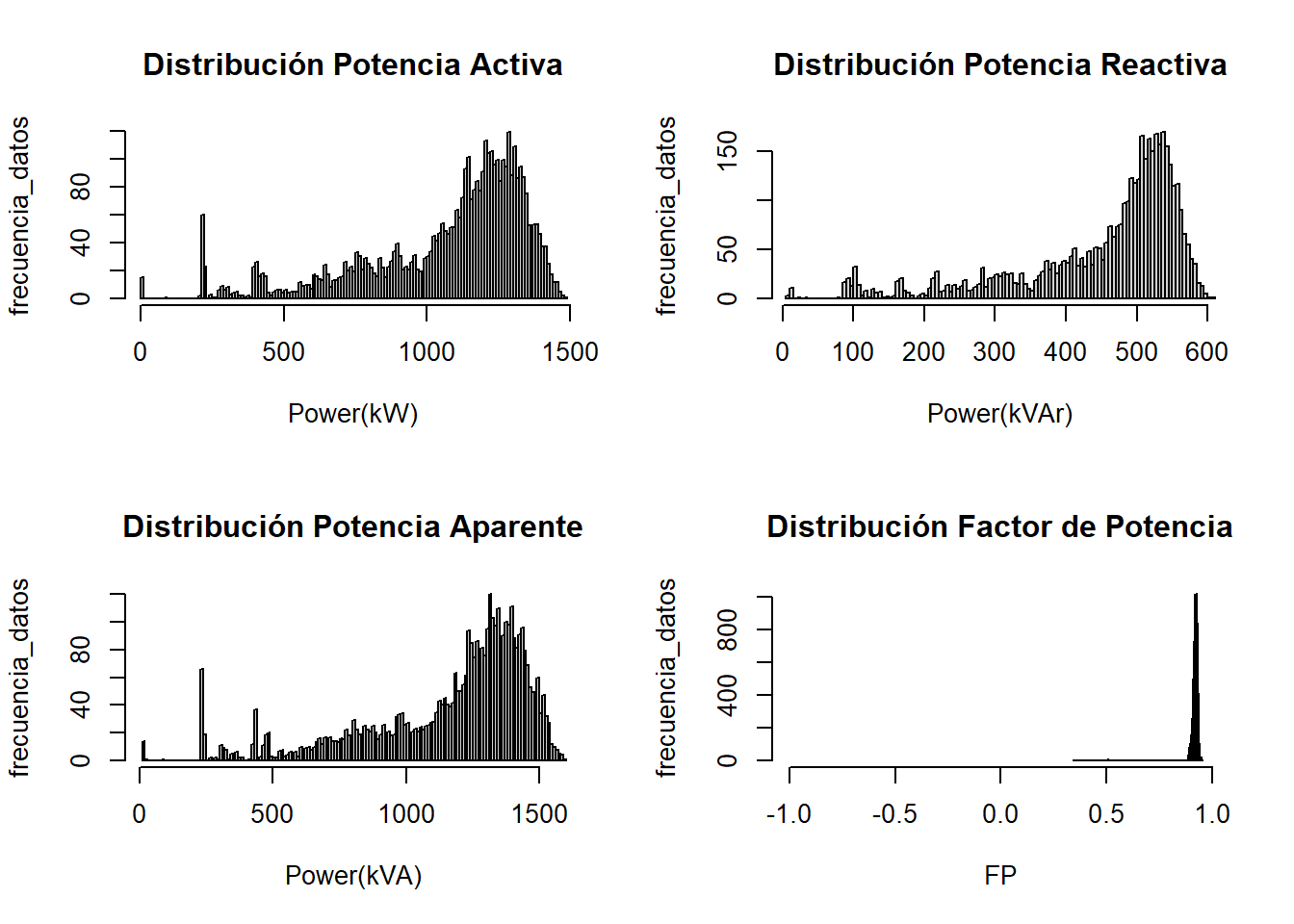

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 5.6 Min. : 9.5 Min. : 11 Min. :0.34
1st Qu.: 937.8 1st Qu.:410.4 1st Qu.:1023 1st Qu.:0.92
Median :1162.9 Median :497.0 Median :1265 Median :0.92
Mean :1072.3 Mean :454.1 Mean :1164 Mean :0.92
3rd Qu.:1277.2 3rd Qu.:533.1 3rd Qu.:1382 3rd Qu.:0.93
Max. :1482.7 Max. :606.6 Max. :1597 Max. :0.95

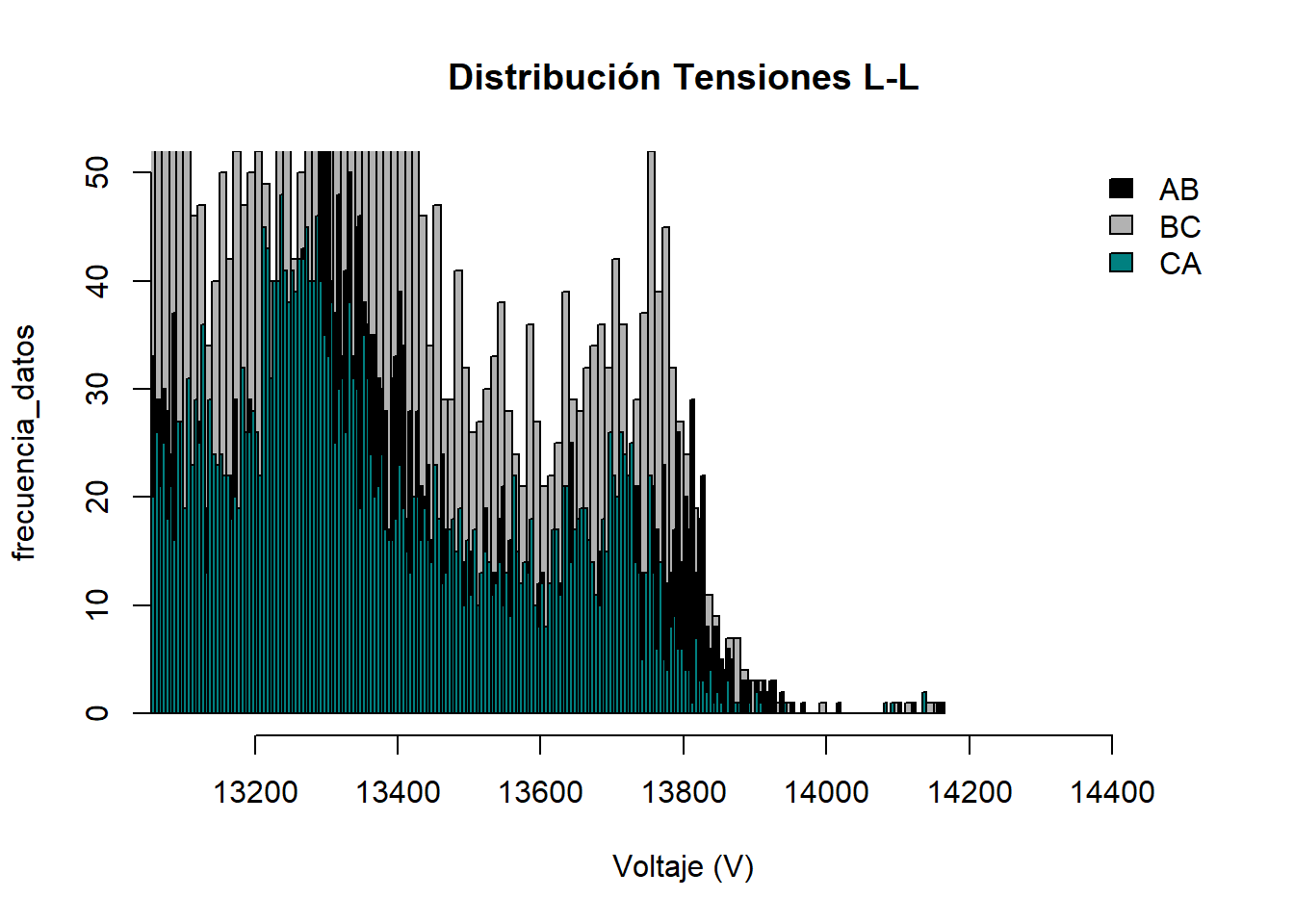

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :12303 Min. : 8201 Min. :12693
1st Qu.:13098 1st Qu.:13116 1st Qu.:13054
Median :13302 Median :13314 Median :13251
Mean :13316 Mean :13311 Mean :13265
3rd Qu.:13494 3rd Qu.:13493 3rd Qu.:13443
Max. :14162 Max. :14154 Max. :14139

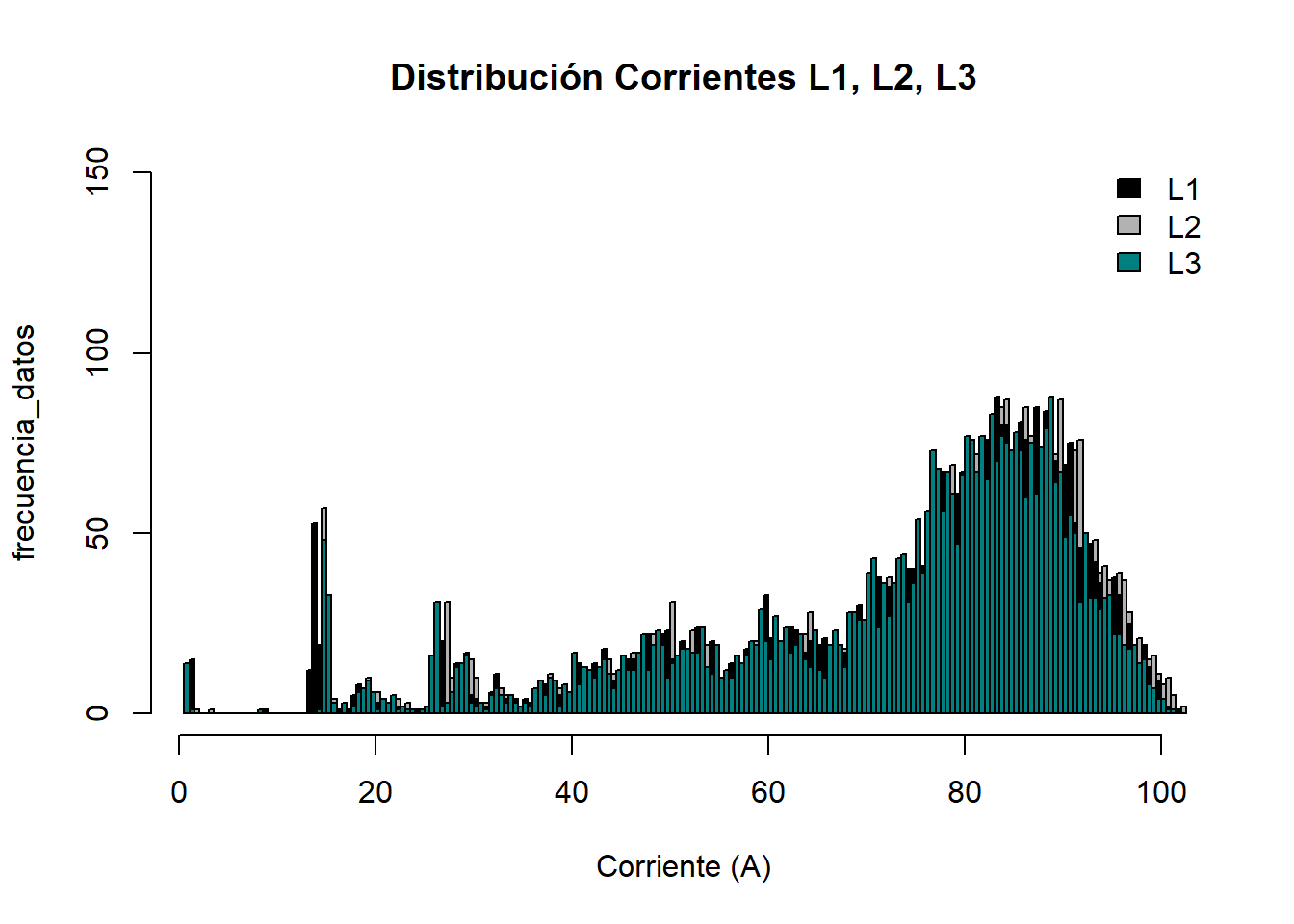

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 1.1 Min. : 0.58 Min. : 0.81
1st Qu.: 63.4 1st Qu.: 64.30 1st Qu.: 62.70
Median : 79.6 Median : 80.57 Median : 78.68
Mean : 73.0 Mean : 73.87 Mean : 72.35
3rd Qu.: 87.0 3rd Qu.: 88.05 3rd Qu.: 86.27
Max. :101.5 Max. :102.26 Max. :101.33

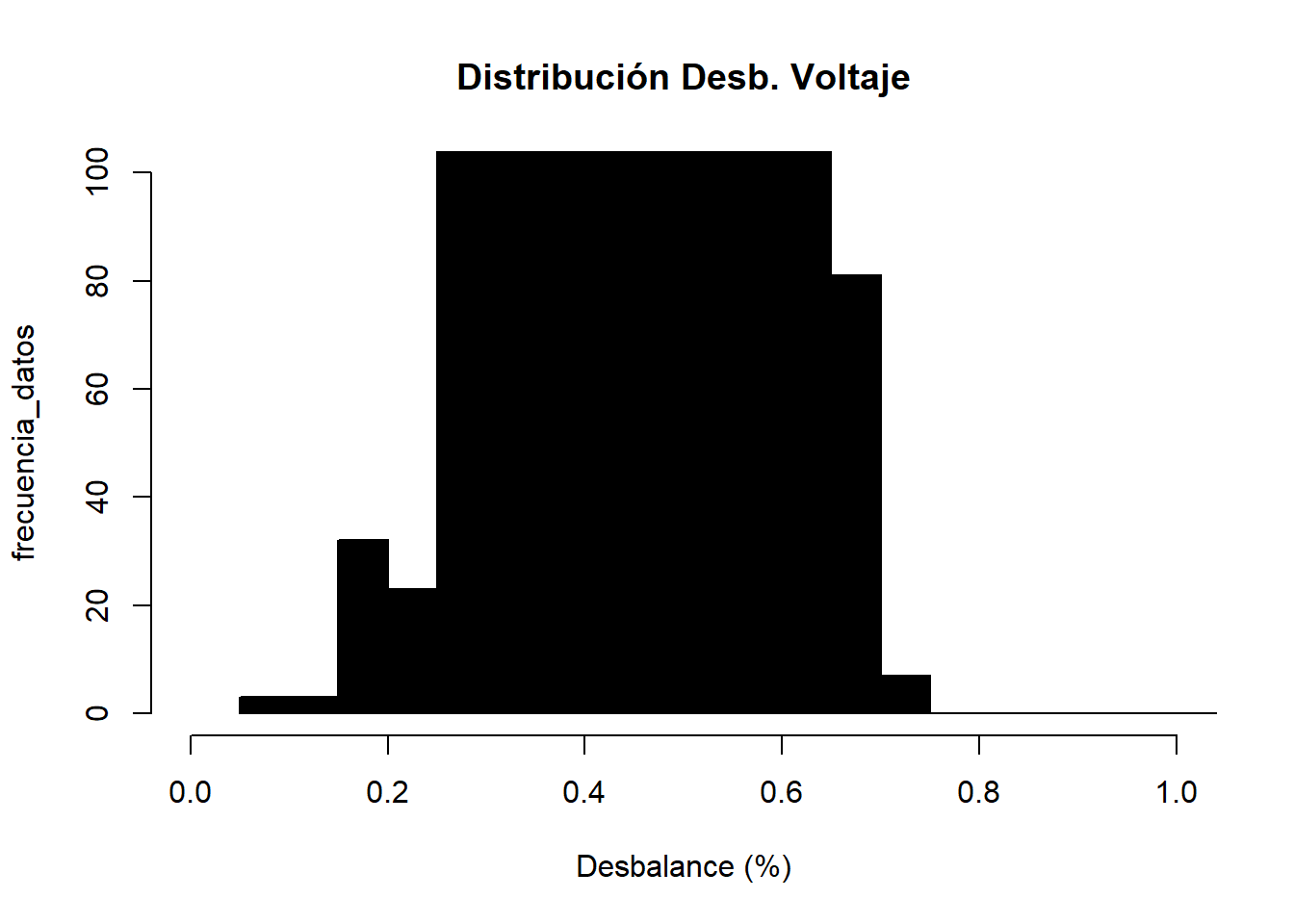

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 0.036 Min. : 0.059
1st Qu.: 0.912 1st Qu.: 0.383
Median : 1.205 Median : 0.439
Mean : 1.466 Mean : 0.517
3rd Qu.: 1.584 3rd Qu.: 0.503
Max. :50.084 Max. :30.227

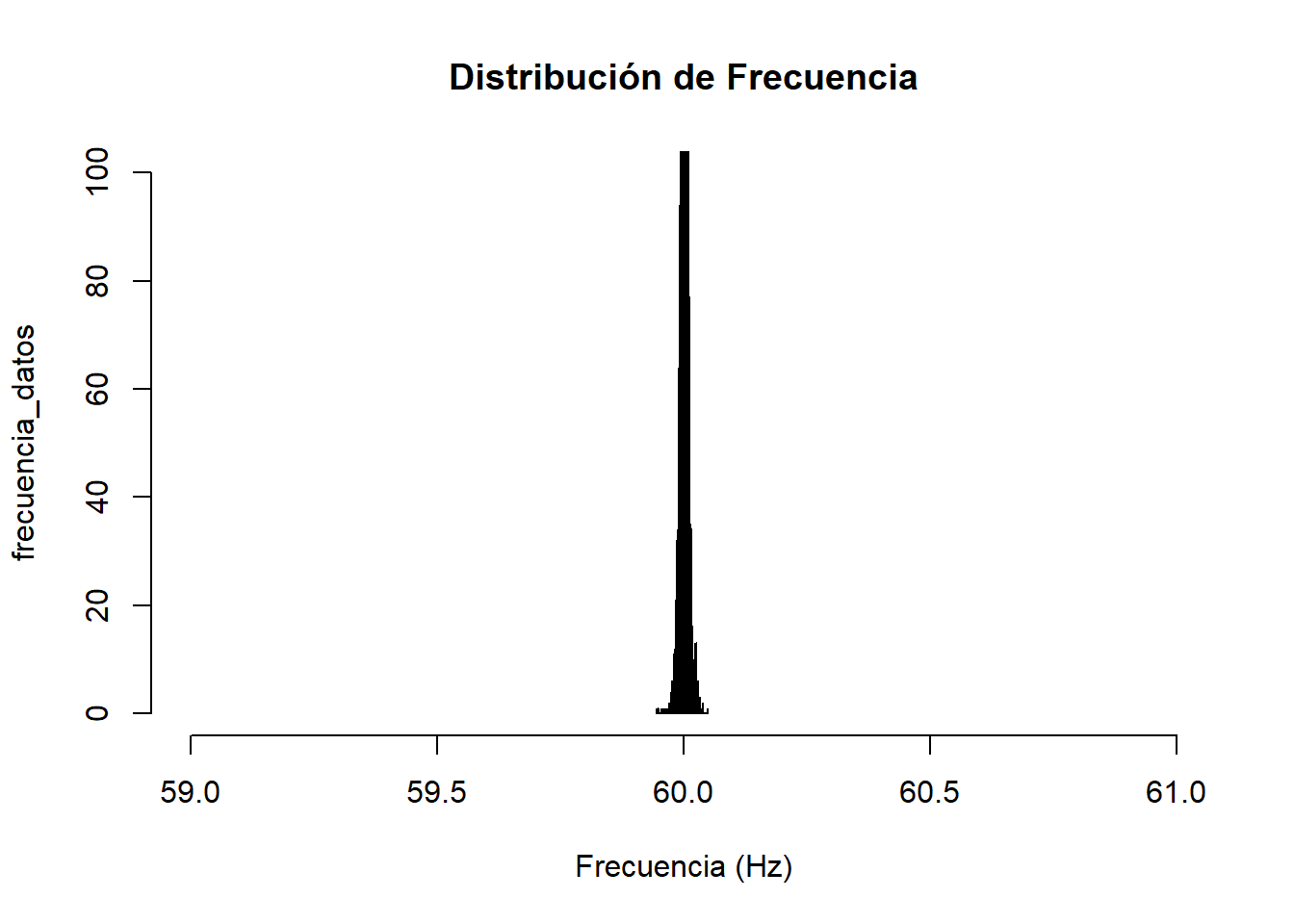

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

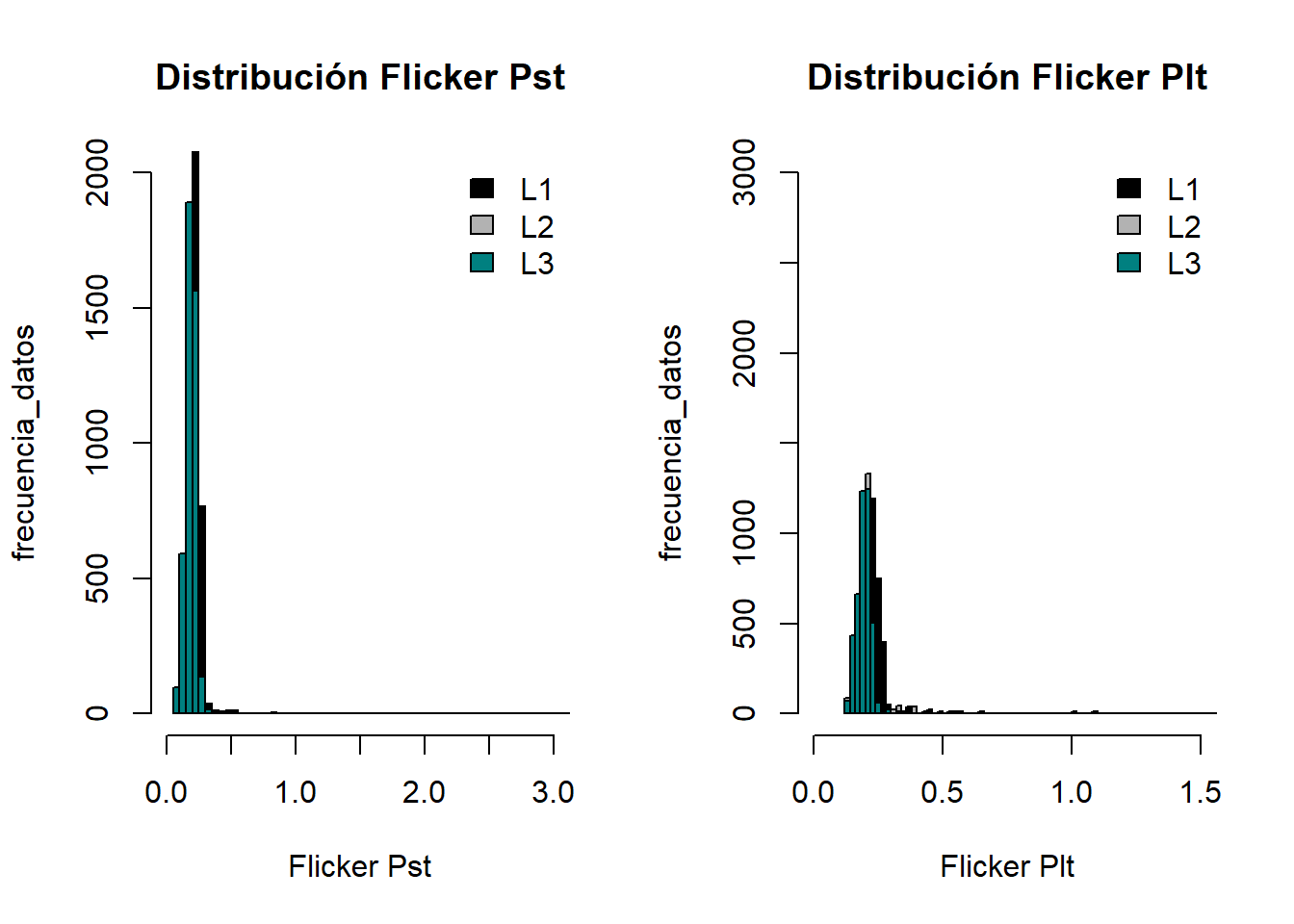

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0640 Min. :0.0590 Min. :0.0610 Min. :0.1210 Min. :0.1210 Min. :0.1210
1st Qu.:0.1930 1st Qu.:0.1720 1st Qu.:0.1680 1st Qu.:0.2030 1st Qu.:0.1820 1st Qu.:0.1780
Median :0.2250 Median :0.1960 Median :0.1930 Median :0.2260 Median :0.2020 Median :0.1980
Mean :0.2253 Mean :0.2123 Mean :0.1961 Mean :0.2396 Mean :0.2186 Mean :0.2098
3rd Qu.:0.2450 3rd Qu.:0.2160 3rd Qu.:0.2130 3rd Qu.:0.2450 3rd Qu.:0.2160 3rd Qu.:0.2120
Max. :7.8140 Max. :8.7240 Max. :8.8260 Max. :4.1960 Max. :4.6210 Max. :4.4410

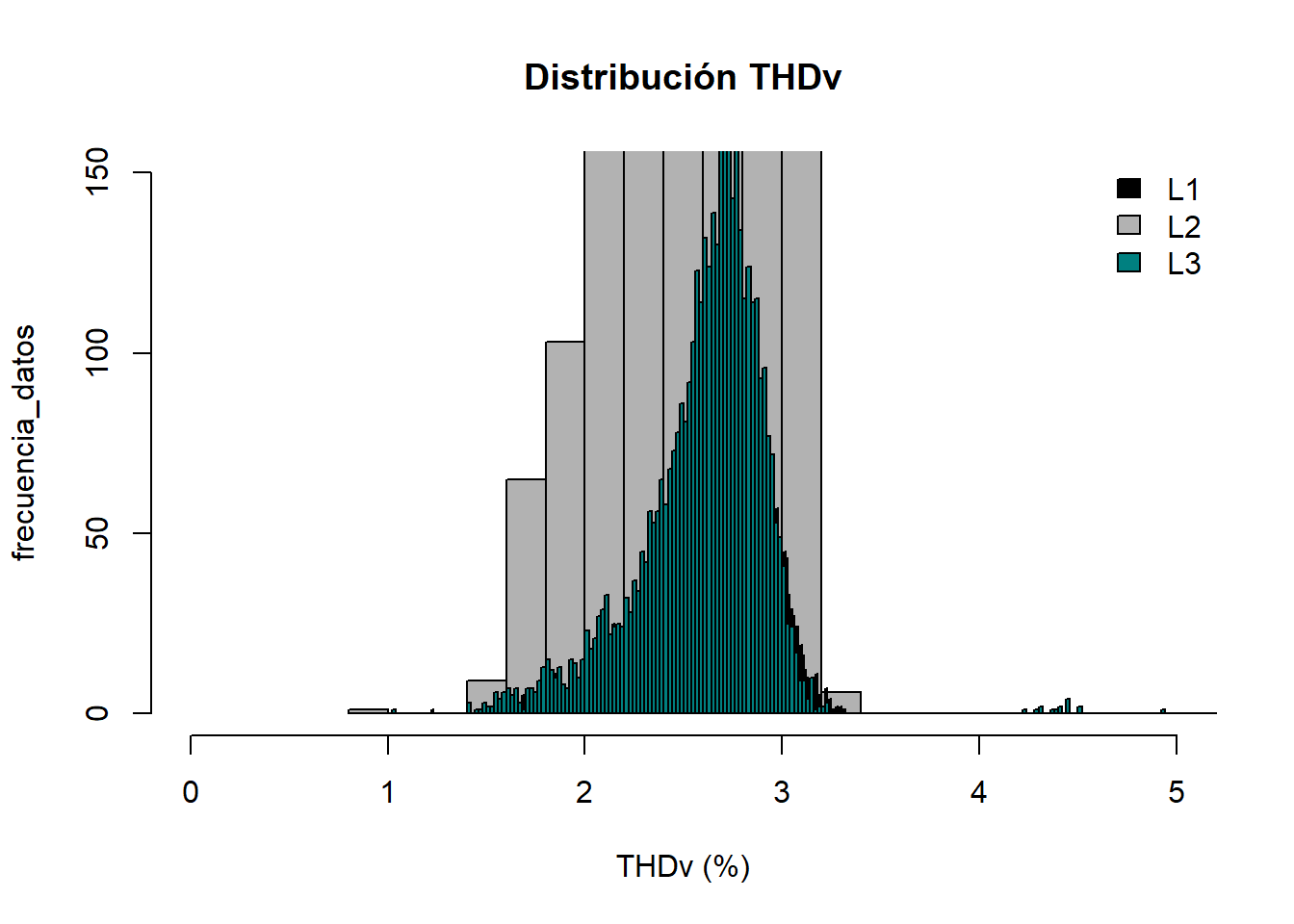

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.2 Min. : 1.0 Min. :1.0
1st Qu.:2.5 1st Qu.: 2.5 1st Qu.:2.5
Median :2.7 Median : 2.7 Median :2.7
Mean :2.7 Mean : 2.8 Mean :2.6
3rd Qu.:2.9 3rd Qu.: 2.8 3rd Qu.:2.8
Max. :3.3 Max. :56.2 Max. :4.9

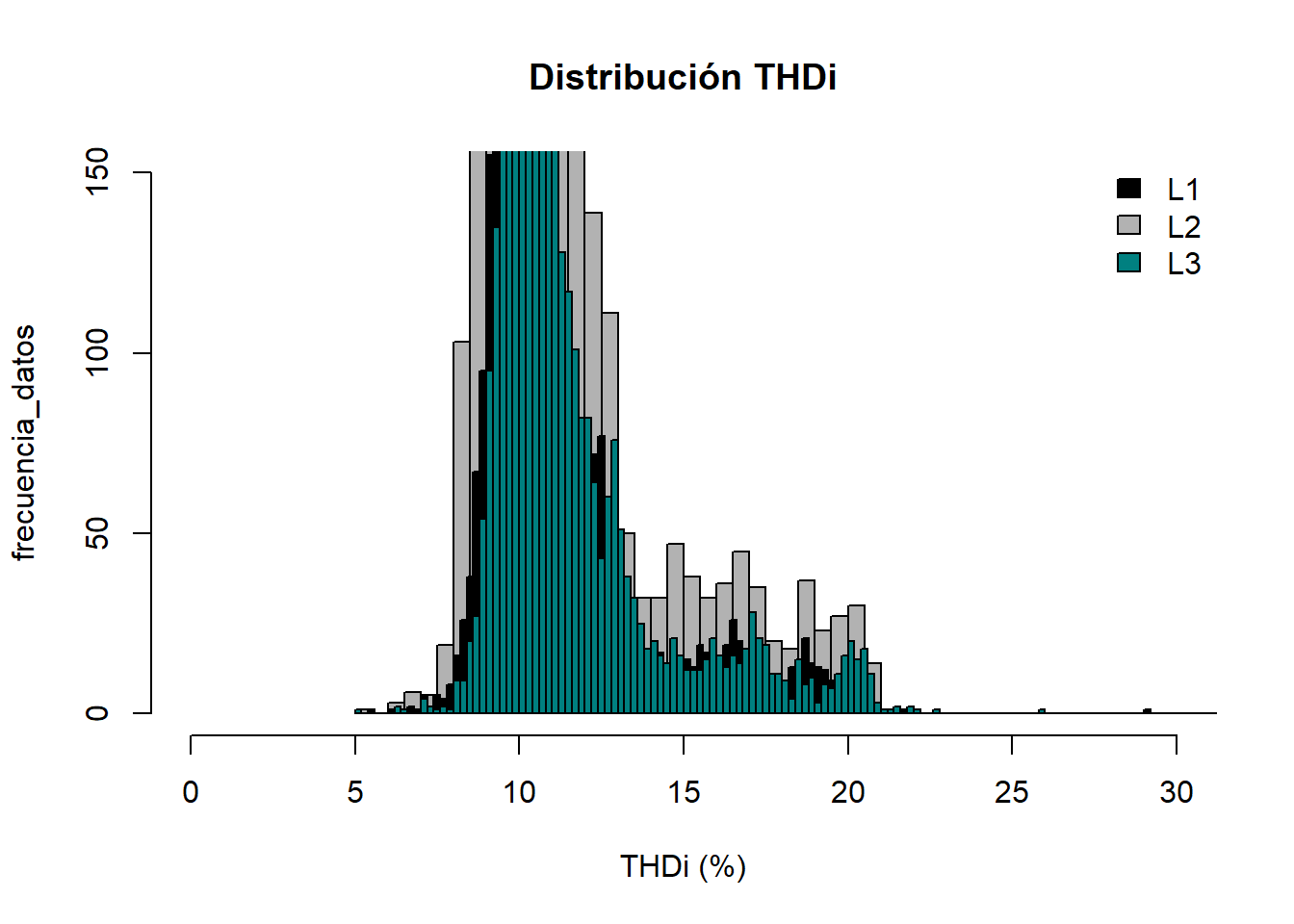

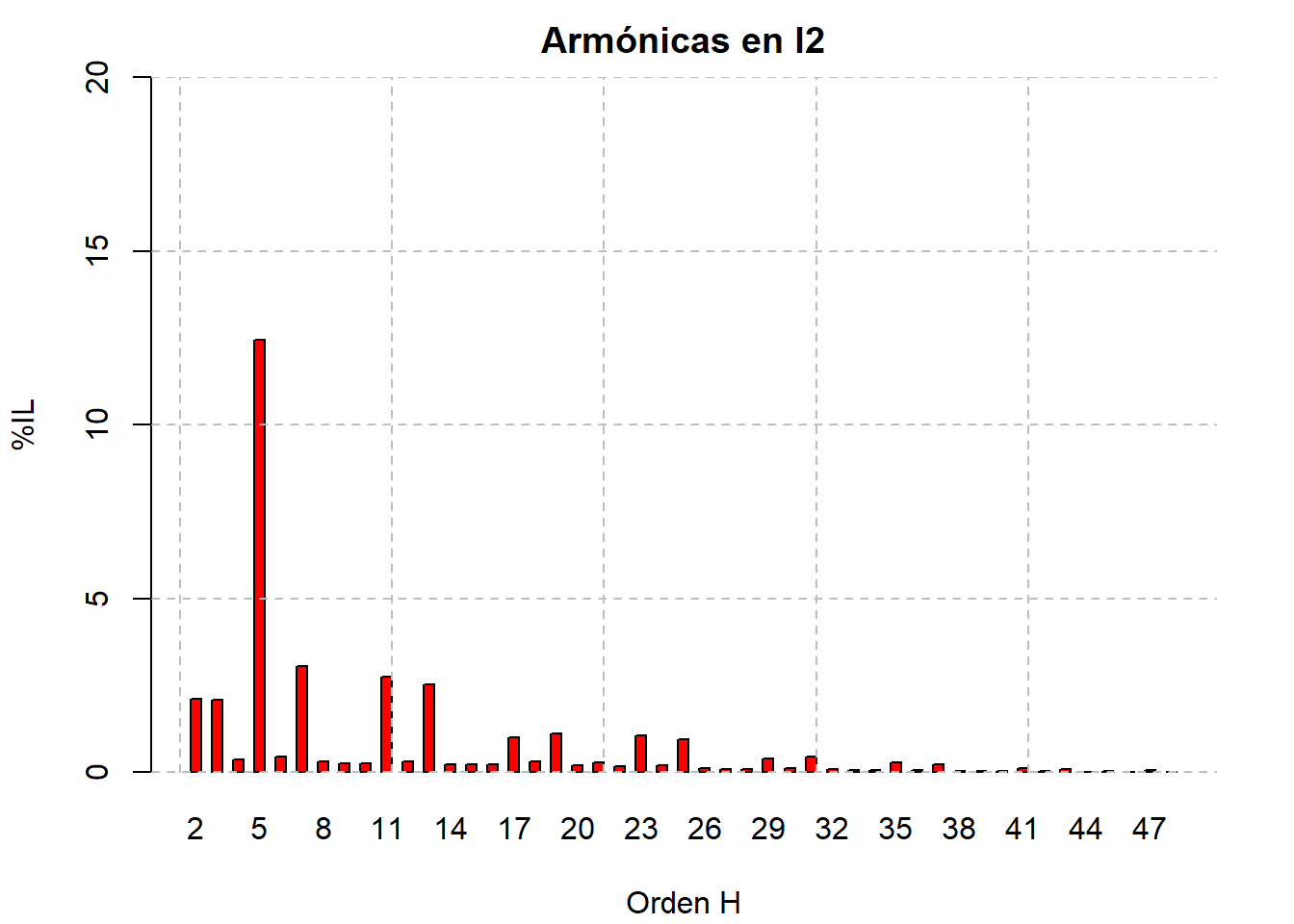

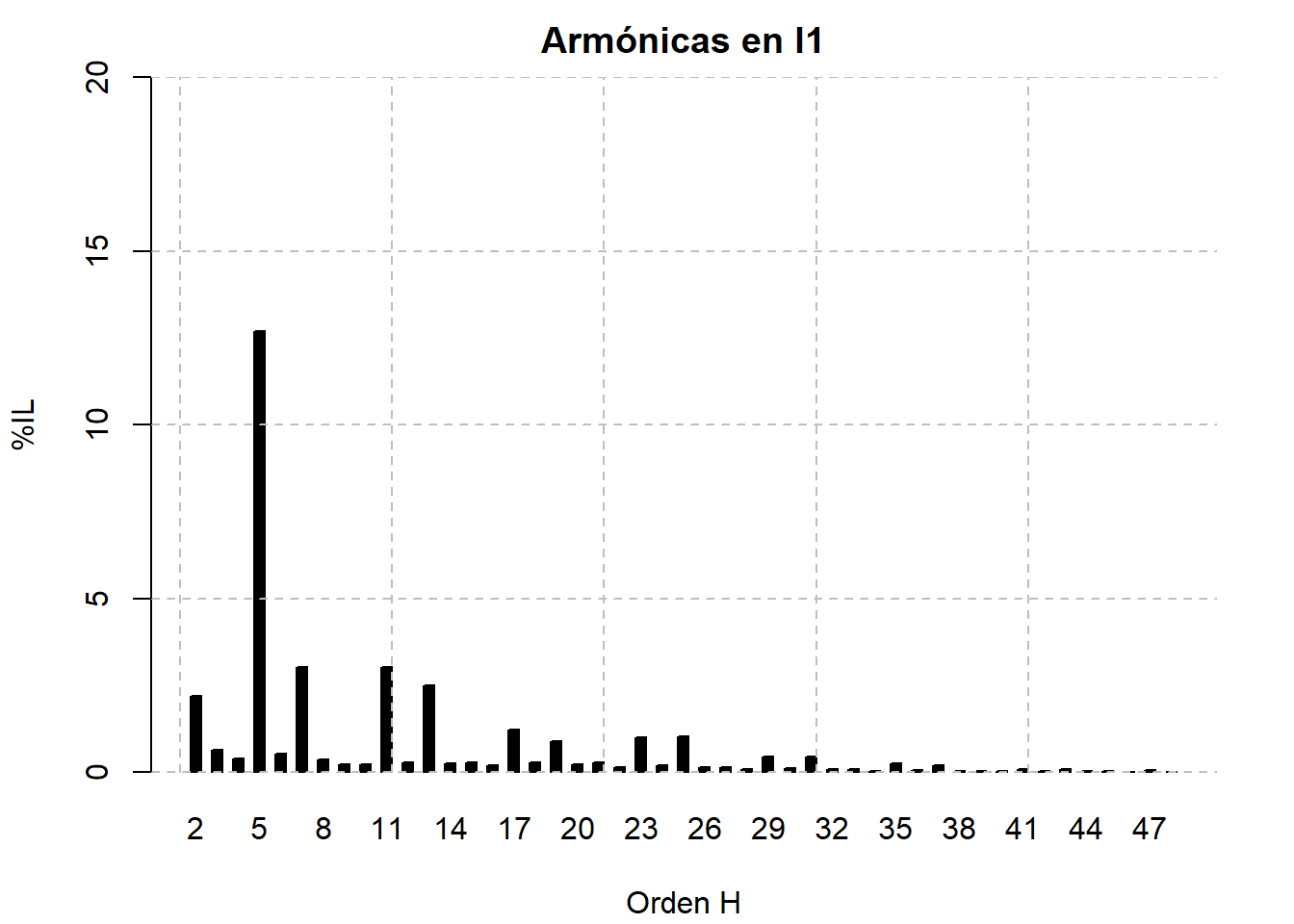

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 5.4 Min. : 5.3 Min. : 5
1st Qu.: 9.7 1st Qu.: 9.5 1st Qu.:10
Median :10.2 Median :10.0 Median :11
Mean :11.1 Mean :11.0 Mean :12
3rd Qu.:11.4 3rd Qu.:11.2 3rd Qu.:12
Max. :40.7 Max. :91.3 Max. :48

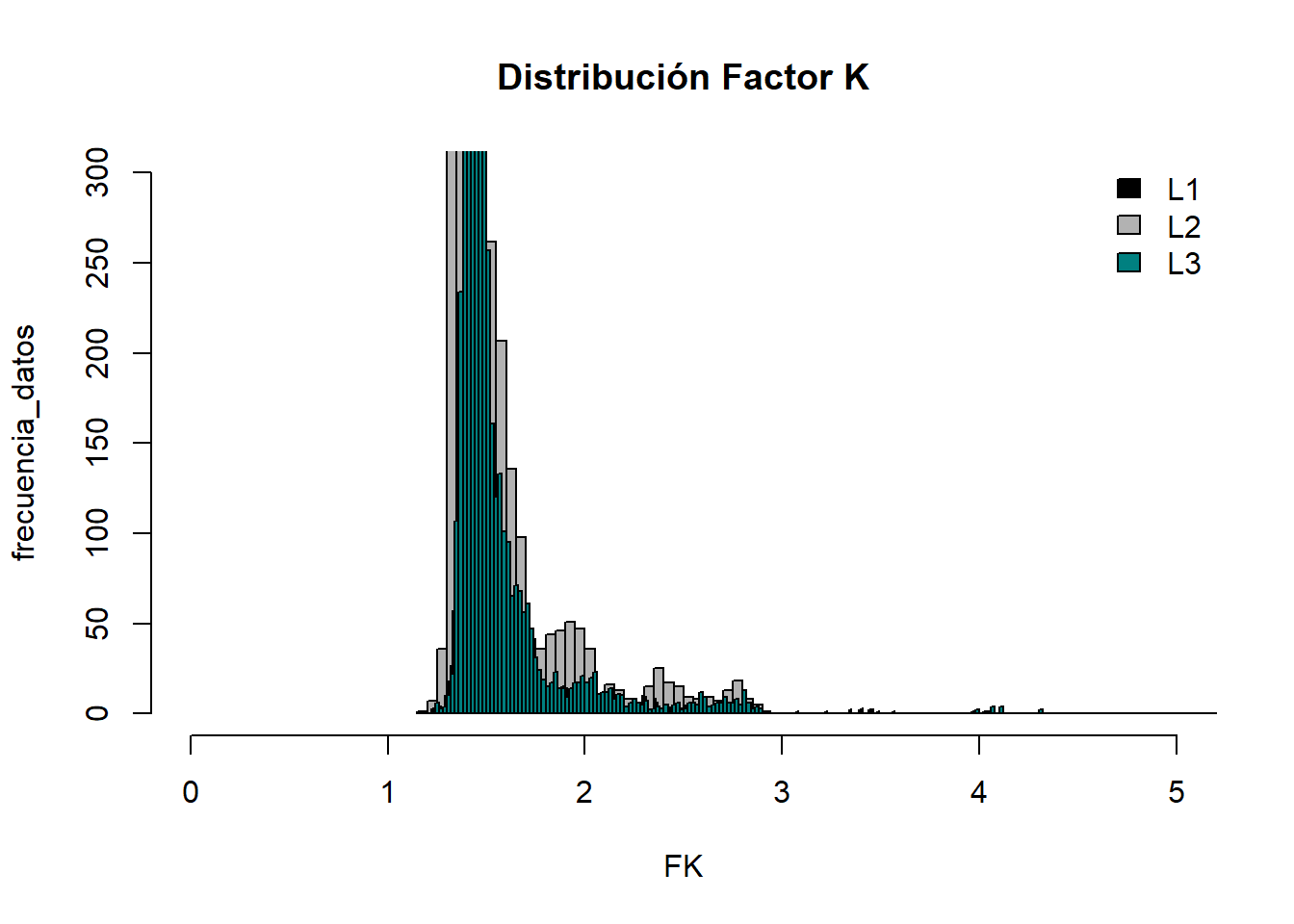

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.20 Min. : 1.19 Min. :1.19
1st Qu.:1.40 1st Qu.: 1.37 1st Qu.:1.42
Median :1.44 Median : 1.42 Median :1.48
Mean :1.53 Mean : 1.53 Mean :1.58
3rd Qu.:1.54 3rd Qu.: 1.52 3rd Qu.:1.59
Max. :3.56 Max. :11.33 Max. :4.30
